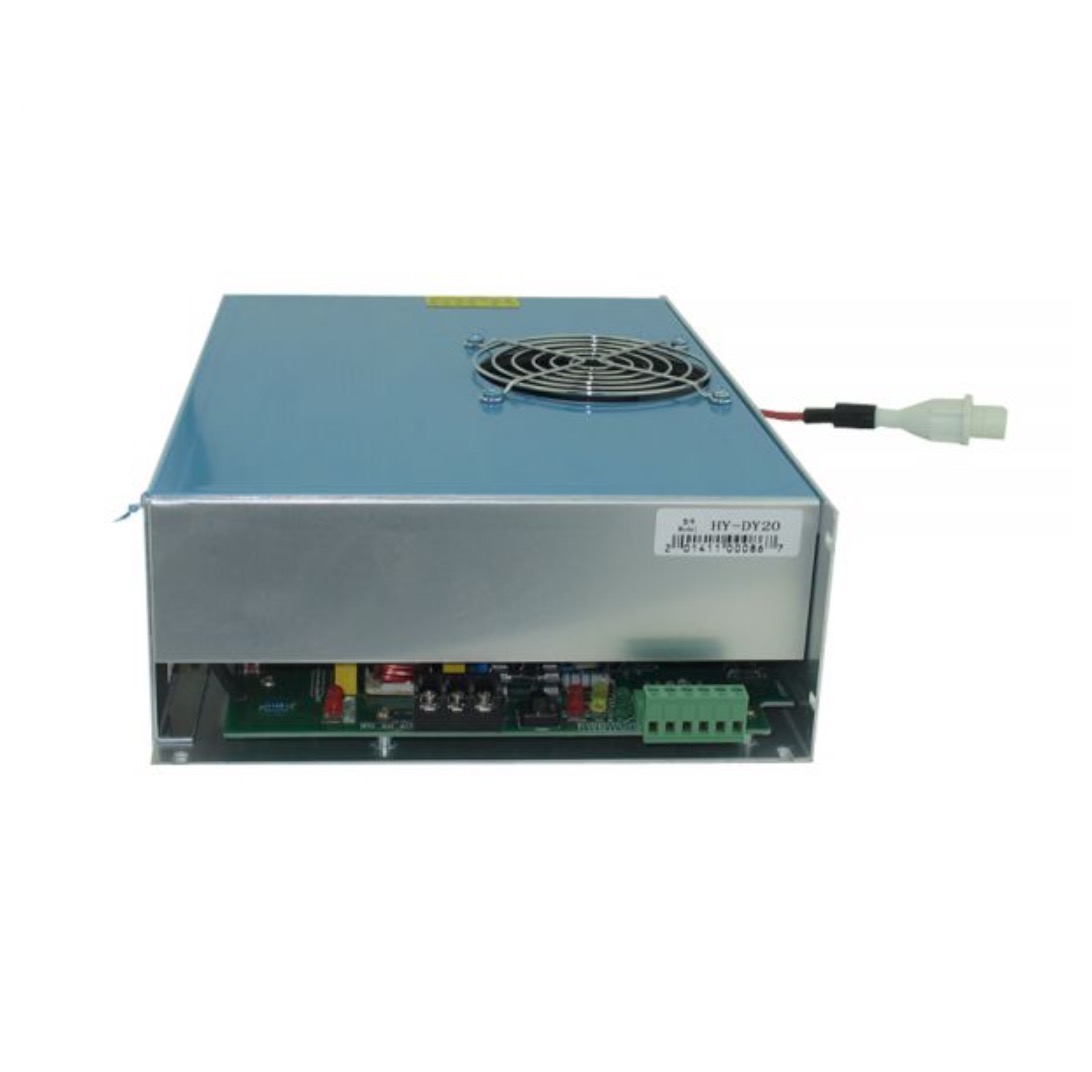

Marca y modelo: DY20, para:RECI W6 / W8 / S6 / S8
Origen: Asia y el area pacifica de china.
Estandares de calidad:Internacional
H.S. Clasificación: Maquinaria y Electrónica.
CARACTERISTICAS
-Esta fuente de alimentación adopta diseño delgado. La forma de esta fuente de alimentación / fuente de alimentación es delgada que está especialmente diseñada especialmente para tubo de láser.
-El suministro de energía hace que la salida del tubo láser sea más grande y estable.
-Respuesta rápida: Puede aumentar la potencia del láser y prolongar la vida útil del tubo láser.
-Control fácil: El arranque y parada del láser puede ser controlado fácilmente por el nivel TTL.
-La fuente de alimentación tiene protección de circuito abierto de salida.
-La fuente de alimentacion Tiene indicación de la señal de TTL, agua a través de la indicación de la señal y de la indicación de la salida del laser.
-Uso: Escultura y corte de acrílico, tela, doble hoja de color y caucho, etc
1.El pie de página 1 es fuente de alimentación de 5V
2.TH. TL se refiere al nivel de potencia alta y baja respectivamente, y WP se refiere a la protección del agua.
3.El pie de página 5 G se refiere a tierra y 6 se refiere al final de entrada.
4.Cuando conecte la placa de control, conecte la señal de luz con el pie de página 2 en el caso de emisión de luz de alto nivel de potencia, (pie de página 3 para emisión de luz de baja potencia), conecte el cable de tierra con el pie de página 5, conecte el pie de página 6 con alimentación Controlar la señal analógica, y hacer cortocircuito para el pie de página 4 y 5.
5. PWM también se puede utilizar en el pie de página 6, pero el pico de pulso se requiere para llegar a 5V, y la frecuencia debe ser superior a 20K.
6. Para pruebas: 3, 4 y 5 están en cortocircuito (o 4, 5 están en cortocircuito y 3, 5 están conectados al interruptor), el centro del potenciómetro está conectado con 6 IN y los otros dos extremos están conectados a 5V y tierra (1 y 5) respectivamente
7.El nivel de alta potencia controla la luz, 1 y 2 están conectados, y 4 y 5 están en protección de agua.
8.No se propone controlar la potencia láser con modulación de alta frecuencia, ya que tendrá un impacto en la vida útil del láser.
9.El modelo es aplicable al laser Z2, es necesario regular y utilizar la corriente según las instrucciones del laser.
10.El amperímetro está concatenado a la línea del cátodo.

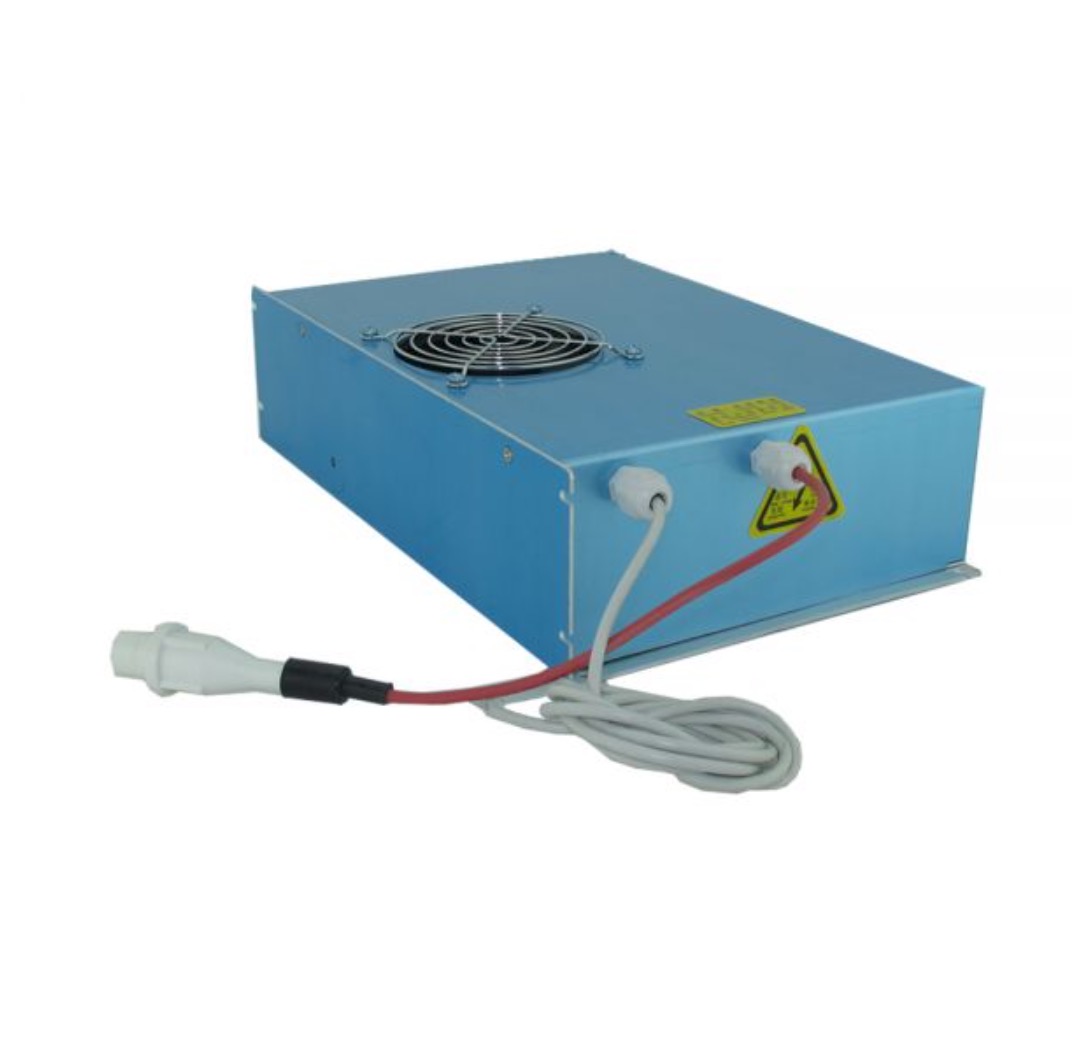

1.Positivo (Rojo)-Línea con alto voltaje se conecta a la punta del laser
2.Negativo(Negro)Se conecta a la ventana de salida del láser.
Limitar la corriente de trabajo, el potenciómetro (se encuentra en la parte inferior de la fuente de alimentación / fuente de alimentación debe girar en sentido contrario a las agujas del reloj) Consulte el diagrama esquemático en nuestro sitio web. Limite la corriente de salida máxima según se regula en la instrucción de funcionamiento.
Gira en torno al potenciómetro; La escala lineal se cambiará: por ejemplo, cuando la señal de entrada es 0 - 5V, la corriente de salida es 0 - 32mAVI.El uso estandar para nuestra fuente de alimentación / fuente de energía está bajo 220V, 50Hz. La fluctuación de la tensión de entrada y la frecuencia afectará a la corriente de trabajo proporcionada por la fuente de alimentación / fuente de alimentación, el impacto es lineal relativo. La inestabilidad del voltaje de entrada afectará la potencia de salida del tubo láser. La fluctuación de la tensión de entrada no tiene impacto en la vida útil del láser si sólo la corriente proporcionada por la fuente de alimentación / fuente de alimentación no sobrepasa la limitación de corriente.
